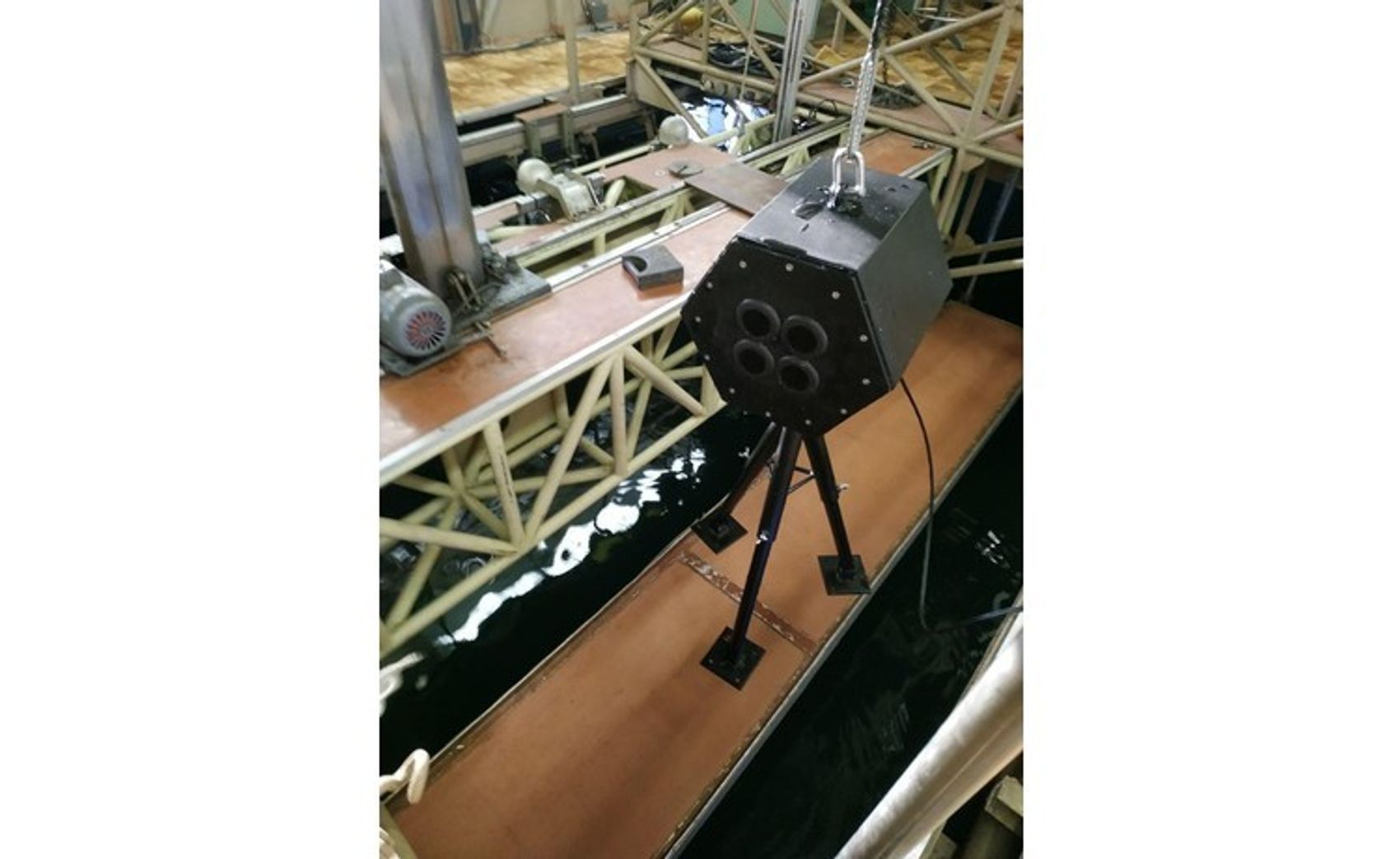

Система обнаружения подводных пловцов (далее- СОПП) является гидроакустической системой обнаружения и предназначена для применения при решении различных задач, связанных с активным наблюдением за подводными объектами на малых и средних дальностях. Модификация СОПП-К предназначена для использования в узких, помехонагруженных и мелководных (от 1,5 м) местах, таких как каналы и отмели.

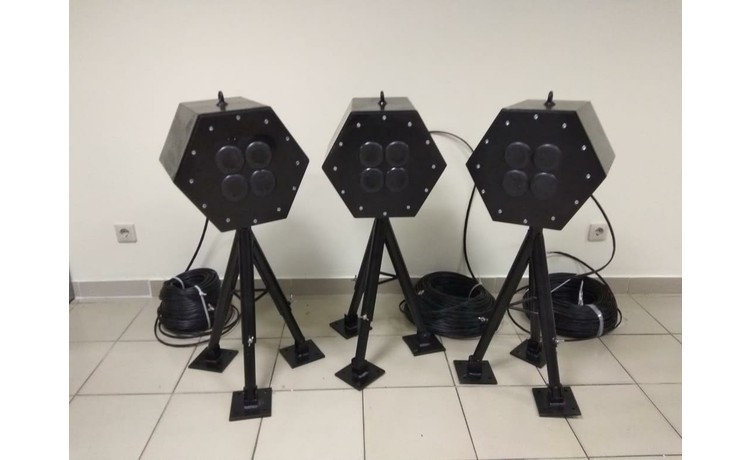

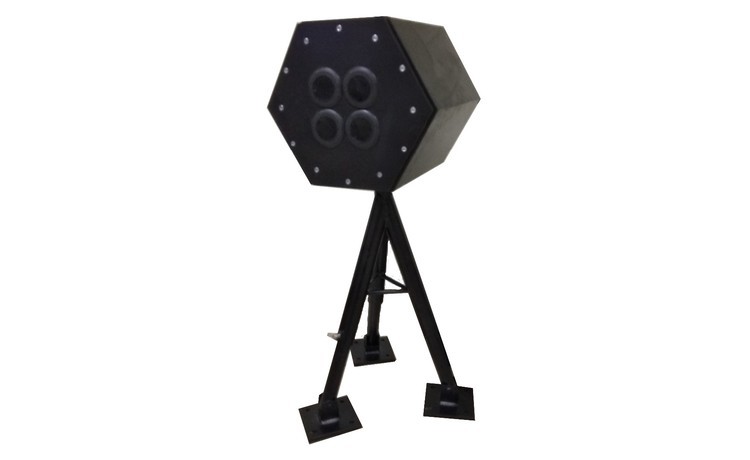

СОПП-300К- это модификация линейки СОПП для использования в узких каналах c дальностью обнаружения ~300 м, состоящая в базовой комплектации из 1 (одного) комплекта гидроакустических антенн на треноге, АРМ оператора на базе ПК и комплекта кабелей.
СОПП-600К- это модификация линейки СОПП для использования в узких каналах c дальностью обнаружения ~600 м, состоящая в базовой комплектации из 1 (одного) комплекта гидроакустических антенн на треноге, АРМ оператора на базе ПК и комплекта кабелей.
Все гидроакустические станции линейки СОПП рассчитаны на непрерывную круглосуточную и круглогодичную работу при температурах от 0 до +55°С (для подводных антенн) и -55°С до +70°С для надводных блоков.
Название/ № продукта |
Система обнаружения подводных пловцов (СОПП) |
Цена розничная, руб. |
СОПП-300К |
Канальное базирование, обнаружение подводного пловца ~300 м, обзор 12/45°, глубина погружения- до 100 м, +0°С до + 55°С для подводной части, питания 220В, встроенные подводные блоки управления, длина многожильного подводного кабеля 100 м, свич для конвертации оптики в Ethernet в комплекте, АРМ "Посейдон" (сервер, монитор, клавиатура/мышь, комплект кабелей). |
4 750 000 |
СОПП-600К |
Канальное базирование, обнаружение подводного пловца ~600 м, обзор 12/45°, глубина погружения- до 100 м, +0°С до + 55°С для подводной части, питания 220В, встроенные подводные блоки управления, длина многожильного подводного кабеля 100 м, свич для конвертации оптики в Ethernet в комплекте, АРМ "Посейдон" (сервер, монитор, клавиатура/мышь, комплект кабелей). | 6 100 000 |
Опции подводного модуля СОПП |
||
LIC |
Дополнительная лицензия ПО "Посейдон" с АРМом |
880 000 |
ГЛОНАСС/GPS |
ГЛОНАСС/GPS приемник для автоматического определения собственных координат |
По запросу |
CAB |
Удлинение подводного комбинированного кабеля (2 жилы оптики, 3 жилы питания) |
2200 руб/м |
CAB-B |
Установка бронированного комбинированного подводного кабеля (2 жилы оптики, 3 жилы питания) |
2500 руб/м |
RR |
Надводный буй со встроенным радиоответчиком |
по запросу |
Опции ПО "Посейдон" |
||
Модуль "Права доступа" | Модуль, позволяющий разграничивать права доступа пользователей. | 800 000 |
Модуль "Тревожных зон" | Модуль, позволяющий создавать тревожные зоны/объекты на карте, а также зоны, в которых не будет срабатывать тревога. | 800 000 |
Модуль "Классификация" | Модуль классификации целей по акустическому отражению (пловец в открытом акваланге, в закрытом акваланге, БПА) | 1 300 000 |
Смена излучаемого сигнала | Для работы на зашумленной акватории в рабочем частотном диапазоне (50 кГц), а также на акватории, где работают несколько СОПП на одной и той же частоте, требуется использование разных сложных сигналов для каждой СОПП для исключения взаимного частотного наложения. | 400 000 руб. на 1 СОПП |
Интеграция | Интеграция с внешними системами | по запросу |
СОПП позволяет:
Подключение и управление СОПП выполняется следующим способом:

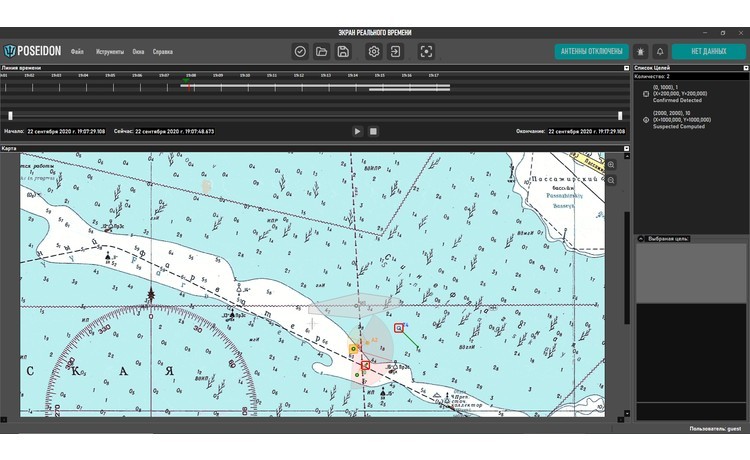

Описание ПО «Посейдон»:
Программное обеспечение (далее- ПО) «Посейдон» предназначено для работы с гидроаккустическими антеннами СОПП-300К, а также более мощными вариантами СОПП-600К и СОПП-950К.
ПО способно управлять до 255 комплектами антенн для перекрытия сложных участков подводной акватории.
ПО имеет интерфейс, состоящий из:
Для каждой обнаруженной цели ПО выдаёт и обновляет при каждом повторном сканирование характеристики цели, включая координаты цели (относительные: азимут, угол места и реальные в случае интеграции с ГЛОНАСС/GPS), расстояние от обнаружившую цель антенны, скорость движения к охраняемому объекту, абсолютную скорость, время до достижения охраняемого объекта при прямолинейном движении, время до достижения наиболее близкой части охраняемого объекта.
Движение и параметры всех целей записываются в архив и журнал ведения целей.
Реализована поддержка критических зон (например, вход в гавань, подход к причалу), которые оператор наносит на схему, при доступе в которые раздается тревога.
Технические характеристики гидроакустичесого устройства: |
||
Модель: |
СОПП-300К |
СОПП-600К |
Сектор обзора по вертикали (СЧ/НЧ): |
12/45° |
|
Сектор обзора по горизонтали: |
12/45° |
|
Тип антенн: |
НЧ и СЧ сонары |
|
Частотный диапазон: |
Переключаемый (50/200 кГц) |
|
Скорость сканирования: |
1 Гц (1 раза в секунду, регулируемая) |
до 1 Гц (до 1 раза в секунду, регулируемая) |
Габаритные размеры (Д х Ш х В): |
590 мм х 410 х 1160 мм |
|
Диапазон рабочих температур: |
+0°С до + 55°С (для подводных гидроакустических антенн) |
|
Глубина погружения : |
до 50 м |
|
Максимальная скорость течения: |
до 10 м/с (ламинарное течение) |
|
Минимальная рабочая глубина: |
от 2 м |
|
Класс защиты: |
IP 68 |
|
Потребляемая мощность: |
до 100 Вт |
до 150 Вт |
Вес антенн: |
до 40 кг |
|
Дополнительные технические характеристики для всех модификаций СОПП |
||
Интерфейс: |
TPC/IP |
|
Оптика: |
Да |
|
Длина кабеля: |
До 5000 м (100 м в базовой поставке) |
|
Multicast: |
Опционально |
Да |
Тип кабеля: |
Комбинированный кабель (1 оптика, 2 кабеля питания, 1 витая пара) |
|
Входное напряжение: |
220 В +/- 20% |
|
Расстояния обнаружения*: |
||
Дельфин (2,6 м х 0,8 м): |
360 м |
720 м |
Человек (1,75 х 0,5 м): |
300 м |
600 м |
Дрон/подводный БПА (0,5 х 0,2 м): |
230 м |
460 м |
Ежесекундная площадь обнаружения(комплект на 12°)*: |
||
Дельфин (2,6 м х 0,8 м): |
~ 13 572 м2 |
~ 54 287 м2 |
Человек (1,75 х 0,6 м): |
~ 9 425 м2 |
~ 37 699 м2 |
Дрон/подводный БПА (0,5 х 0,2 м): |
~ 5 540 м2 |
~ 22 159 м2 |
Ежесекундная площадь обнаружения(комплект на 45°)*: |
||
Дельфин (2,6 м х 0,8 м): |
~ 50 894 м2 |
~ 203 575 м2 |
Человек (1,75 х 0,6 м): |
~ 35 343 м2 |
~ 141 372 м2 |
Дрон/подводный БПА (0,5 х 0,2 м): |
~ 20 774 м2 |
~ 83 095 м2 |
Наработка на отказ/ срок восстановления: |
||
Наработка на отказ: |
50 000 часов |
|
Тип ремонта: |
восстановительный/покомпонентная замена |
|
Срок службы: |
20 лет |
|
Функционал ПО «Посейдон» и АРМ: |
||
Операционная система: |
Windows 7 и выше |
|
Максимальное количество АРМов: |
2 |
5 |
Фильтры |
Встроенная система фильтров отсечения ложных целей, настраиваемая фильтрация целей по размеру, скорости и поведению |
|
Ведение целей |
Да |
|
Получение информации о цели |
Да (координаты, расстояние, скорость, время прибытия к охраняемому объекту и пр.) |
|
Классификация целей по нейронной сети |
Нет |
|
Отображение "акустического спектра" цели |
Нет |
Да |
Тип АРМ |
На базе ПК/ноутбука |
|
Интеграция с системой нелетальной подводной защиты |
Нет |
На стадии разработки |
Интеграция с прочими внешними системами: |
Да |
|
Погрешность определения координат целей: |
<2% |
|
Формирование и передача тревог по сети |
Да |
|
Входное напряжение: |
220 В +/- 20% |
|
Архивация событий: |
Да (~ на 30 дней) |
|
Отображение информации на карте объекта: |
Да (карта загружается пользователем) |
|
Диагностика оборудования: |
Да (напряжение, потребляемая мощность, проверка работоспособности каждой антенны, блоков и пр.) |
|
Разграничение доступа пользователей: |
Да (многопользовательский, гибко настраиваемый вариант) |
|
Создание тревожных зон: |
Да (путем указания координат или точек на карте) |
*- Площадь и расстояния обнаружения указаны в идеальных условиях и без учёта возможных слепых зон.
