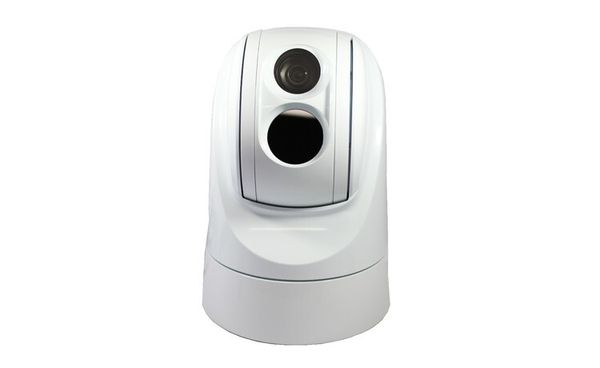

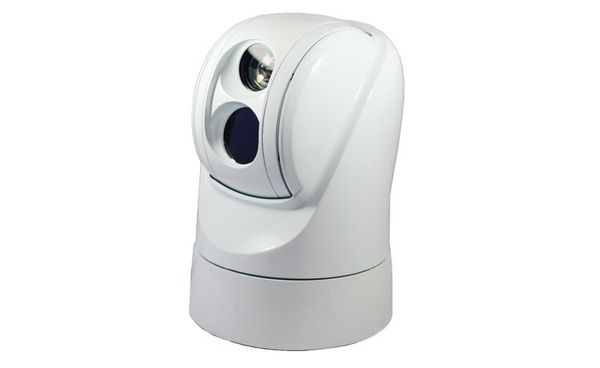

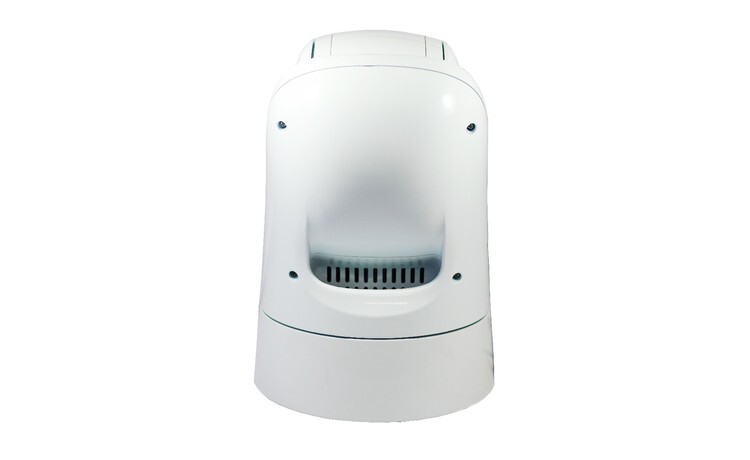

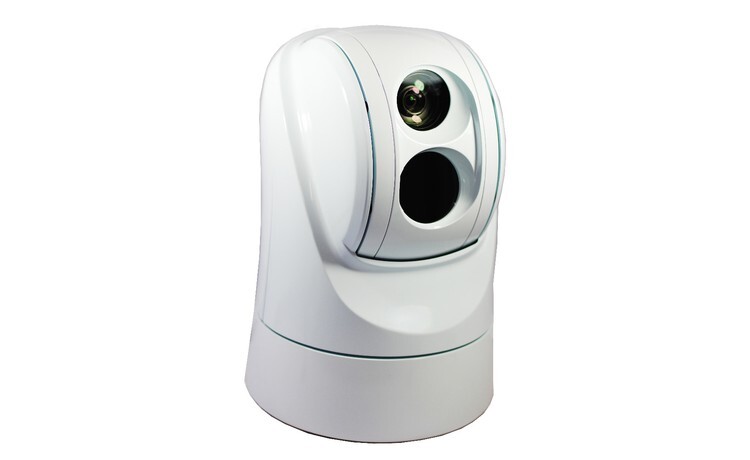

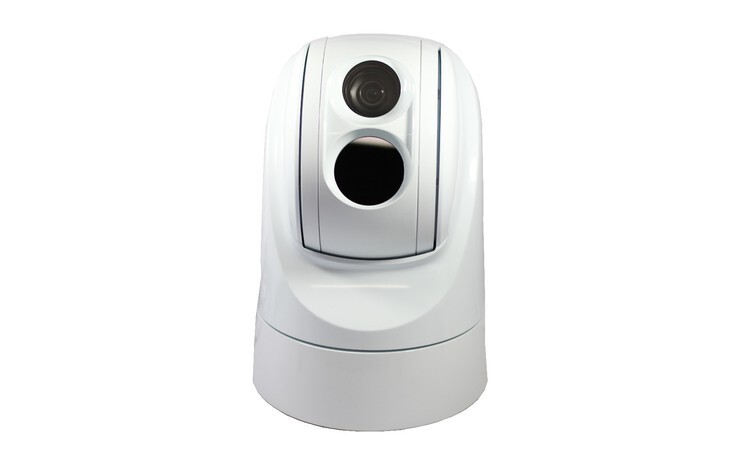

Стабилизированный поворотный неохлаждаемый тепловизор IP67 со встроенной Full HD камерой предназначена для круглосуточного и всепогодного наблюдения на средних и больших расстояниях.
В его конструкции заложена двойная система видеонаблюдения (неохлаждаемый тепловизор и HD камера с оптическим увеличением 30Х), которая предусматривает возможность одновременного наблюдения и ведения целей на расстоянии до 4500 м.
По сравнению с конкурентами, данный неохлаждаемый тепловизор может иметь две системы стабилизации корпуса и изображения (цифровую и опциональную гиростабилизацию). Данное преимущество позволяет рекомендовать его к применению на судах или иных транспортных средствах, где имеется повышенная вибрационная нагрузка и качка.
Наличие автоматического переворота изображения в камере и тепловизоре, позволяет использовать TKPTZ-360T-IP-HD в качестве купольного/потолочного решения и устанавливать его, например, под крыльями мостика судна или под главной палубой буровых установок.
Наиболее интересными вариантами применения стабилизированного поворотного неохлаждаемого тепловизионного комплекса является его установка с целью перекрытия больших площадей, акваторией, замены группы видеокамер на длинном периметре охраны, а также дублирование систем видеонаблюдения путем его установки на мачте/крыше в центре охраняемого объекта.
С целью перекрытия всей акватории вокруг судна (360°), рекомендуется установка TKPTZ-360T-IP-HD на крыше рубки. Данное решение может быть использовано с целью облегчения навигации в тяжелых погодных условиях и безопасности судна.
Для облегчения навигации в пространстве в тепловизор внесена возможность отображения угла его наклона и поворота прямо на экране оператора.
Также реализована интеграция с радиолокационными комплексами (РЛС) по протоколу NMEA Radar TTM.
Технические характеристики:
Неохлаждаемый тепловизор | ||||||
Модель: | TKPTZ-360T-IP-HD-30-19-384 | TKPTZ-360T-IP-HD-30-40-384 | TKPTZ-360T-IP-HD-30-19-640 | TKPTZ-360T-IP-HD-30-40-640 | ||
Фокусное расстояние: | 19 мм | 40 мм | 19 мм | 40 мм | ||
Угол обзора: | 19,5°x14,7° | 9,3°x7° | 32,0°x24,2° | 15,5°x11,6° | ||
Тип тепловизонной головы: | Неохлаждаемый микроболометр | |||||
Разрешение: | 384х288 | 640x480 | ||||
Цифровое увеличение: | 1X, 2X, 4X | |||||
Спектральный диапазон: | 17 мкм | |||||
Температурная чувствительность: | 60 мК | |||||
Палитры: | Белый горячий / черный Горячий | Белый горячий / Черный горячий / Цветная палитра | ||||
Частота кадров: | 25/30Гц | |||||
Стекло: | Германий (Ge) | |||||
Обнаружение цели: |
1800 м (Судно) |
3600 м (Судно) |
3000 м (Судно) 1800 м (Машина) 1000 м (Человек) |
4500 м (Судно) 2500 м (Машина) 1800 м (Человек) |
||
Автоматический переворот изображения (Image Flip): | Да | |||||
Спаренная работа камеры и тепловизора: | Да | |||||
Корректировка неоднородностей тепловизионного изображения (NUC) |
Да, ручная |
Матрица: | 1/2,8" CMOS, 2,13 MPix | |
Разрешение: | до 1920х1080 | |
HD видео (Ethernet): |
NTSC: 1080P30, 720P60, 720P30 |
|
SD видео (BNC): | PAL/NTSC | |
Оптическое увеличение: | 30X | |
Цифровое увеличение: | 12Х | |
Общее увеличение: | 360X | |
Фокусное расстояние: | f=4,3 ~129 мм | |
Диафрагма: | F= 1,6 - 4,7 | |
Угол обзора (горизонтальный): | 63,7°- 2,3° | |
Минимальная освещенность: |
Цветной режим: 0,35 Лк Ч/б режим: 0,0013 Лк |
|
Широкий динамический диапазон (WDR): | Вкл/выл. | |
Баланс белого: | Авто | |
Фокус: | Авто/ Ручной | |
Диафрагма: | Авто/ Ручная | |
Сигнал/шум: | Не менее 50 дБ | |
Компенсация заднего света (BLC): | Вкл/выл. | |
Цифровая стабилизация изображения (DIS): | Вкл/выл. | |
Цифровое уменьшение шумов (DNR): | 1-5 вариантов настройки/выкл. | |
День/ночь | Авто/ Ручной |
PTZ (поворотно-наклонный модуль) |
|
Угол поворота: |
360° |
Скорость поворота: |
0,04-90 °/сек, регулируемая (до 100 °/сек при работе с предустановками) |
Угол наклона: |
-15° -90° с автоматическим переворотом изображения |
Скорость наклона: |
0,04-90 °/сек, регулируемая |
Количество предустановок: |
256 |
Точность позиционирования: | +/-0,2° |
Гиростабилизация: | Да (опция) |
Сеть | |
Разрешение: |
1920x1080 при 30 кадров в сек. (NTSC) 1920x1080 при 25 кадров в сек. (PAL) |
Сжатие видео: | H.264 |
Сетевые протоколы: | HTTP, HTTPS, RTSP, TCP, UDP, ONVIF |
Второй поток | Да |
Общие характеристики |
|
Видеоинтерфейс : |
2xBNC, 1xRJ-45 (Ethernet) |
Интерфейс управления: | RS-485, Onvif |
Протоколы управления: | Pelco-D при 4800 бит/сек |
Энергопотребление: | 35/50 Вт (обогрев вкл.) |
Система обогрева: | Да |
Система антизапотевания стекол: | Да |
Рабочая температура: |
-45° С- +65° С |
Напряжение: |
12В, 24В (допустимое напряжение DC 10,8-28В) ~220В (блок питания 24/220В в комплекте поставки) |
Степень защиты оболочки: |
IP67 |
Виброзащита: | 9g (в горизонтальной плоскости), 15g (в вертикальной плоскости) |
Допустимая скорость ветра: | 180 км/ч |
Сертификация: | ГОСТ Р 51515-99, 51317.3.2-2006, 51317.3.3-2008. Серийный выпуск. Свидетельство о типовом одобрении (СТО) РМРС №14.02747.315. |
Испытания: | Климатические испытания, вибрация, ударные нагрузки: Протокол № 0620/1 - МК IP и Электромагнитная совместимость: Протокол № 0625/1-ЭМС |
Габаритный размеры: |
190 х 285 мм (без системы демпфирования корпуса) |
Вес в сборе: |
6,3 кг (стандартная комплектация) 7 кг (с проставкой) |
Название/ № продукта | TKPTZ-360T Стабилизированный поворотный неохлаждаемый тепловизор IP67 со встроенной камерой | Цена розничная, руб. |
TKPTZ-360T-20X-19-384-IP-HD | Алюминиевый корпус, совмещенный неохлаждаемый тепловизор и камера видеонаблюдения, разрешение тепловизора 384x288, оптика 19 мм, PTZ 360°, наклон -15° ~ +90° , оптическое увеличение камеры 20Х, 2 MPIx, 1920 x 1080 (FullHD 1080p), цифровое увеличение камеры 12Х и тепловизора 4Х, WDR, BLS, IP и HD-SDi выходы, день/ночь, -45°C ~ +65°C, грозозащита 4000В, IP67 | 724 000 |
TKPTZ-360T-20X-40-384-IP-HD | Алюминиевый корпус, совмещенный неохлаждаемый тепловизор и камера видеонаблюдения, разрешение тепловизора 384x288, оптика 40 мм, PTZ 360°, наклон -15° ~ +90° , оптическое увеличение камеры 20Х, 2 MPIx, 1920 x 1080 (FullHD 1080p), цифровое увеличение камеры 12Х и тепловизора 4Х, WDR, BLS, IP и HD-SDi выходы, день/ночь, -45°C ~ +65°C, грозозащита 4000В, IP67 | 765 000 |
TKPTZ-360T-20X-19-640-IP-HD | Алюминиевый корпус, совмещенный неохлаждаемый тепловизор и камера видеонаблюдения, разрешение тепловизора 640x480, оптика 19 мм, PTZ 360°, наклон -15° ~ +90° , оптическое увеличение камеры 20Х, 2 MPIx, 1920 x 1080 (FullHD 1080p), цифровое увеличение камеры 12Х и тепловизора 4Х, WDR, BLS, IP и HD-SDi выходы, день/ночь, -45°C ~ +65°C, грозозащита 4000В, IP67 | 1 120 000 |
TKPTZ-360T-20X-40-640-IP-HD | Алюминиевый корпус, совмещенный неохлаждаемый тепловизор и камера видеонаблюдения, разрешение тепловизора 640х480, оптика 40 мм, PTZ 360°, наклон -15° ~ +90° , оптическое увеличение камеры 20Х, 2 MPIx, 1920 x 1080 (FullHD 1080p), цифровое увеличение камеры 12Х и тепловизора 4Х, WDR, BLS, IP и HD-SDi выходы, день/ночь, -45°C ~ +65°C, грозозащита 4000В, IP67 | 1 200 000 |
Опции | ||
DS | Система демпфирования корпуса | 8 000 |
P | Проставка для наружного крепления | 1 000 |
АК | Арктическое исполнение до -65 С | по запросу |
30X | Матрица 2 MPIx, 1920 x 1080 (FullHD 1080p), оптическое увеличение 30Х, цифровое 12Х, общее увеличение 360Х) для моделий c IP и HD-Sdi выходами | по запросу |
GS | Гиростабилизация | по запросу |
WB | Крепление к стене из нержавеющей стали, окраска в бежевый цвет | 4 000 |
