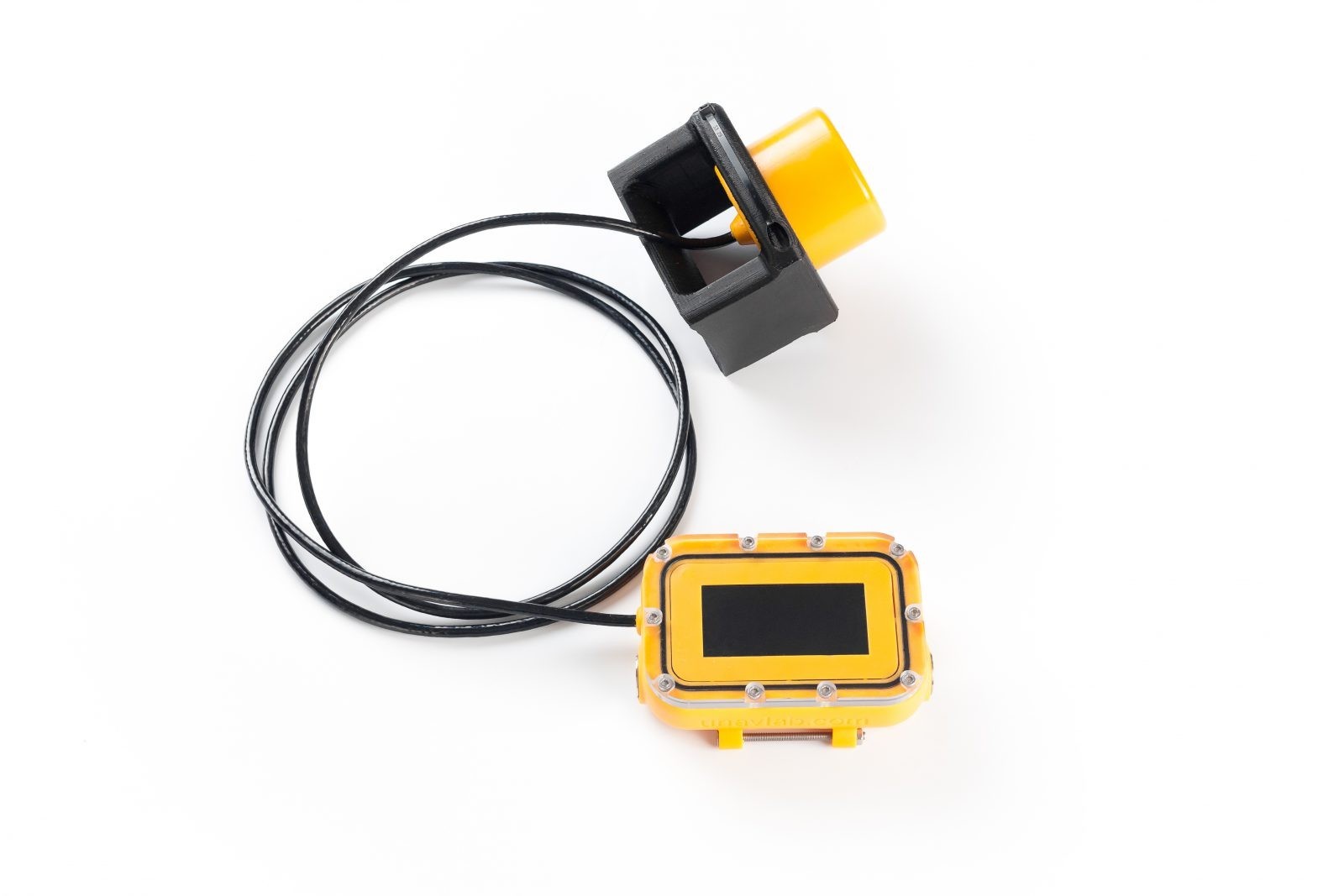

RedNav — единственное на сегодняшний день устройство, реализующее т.н. «подводный GPS». Позволяет дайверу определять географическое местоположение в погруженном состоянии, без необходимости всплытия и использования выносных GPS-антенн на кабеле.
Работа с устройством во многом схожа с работой с GPS/GLONASS-треккерами и навигаторами, с тем лишь отличием, что роли спутников системы позиционирования выполняют малогабаритные плавучие буи-ретрансляторы сигнала спутниковой навигационной системы. Для работы неограниченного числа устройств RedNAV / RedNODE в одной акватории требуется 4 плавучих буяретранслятора RedBASE.
Уникальный функционал и простота использования делают RedNAV идеальным решением как для рекреационного дайвинга, так и для поисковых, археологических и подводнотехнических работ.
Особенности:
Полностью акустически пассивное устройство 3D-позиция в абсолютных географических координатах (WGS-84) Минимальные габариты, Дальность акустической связи до 3000 м Одновременное позиционирование для неограниченного числа устройств RedNODE/ RedNAV Надежная и помехоустойчивая технология цифровой широкополосной акустической связи Частота обновления 3D-позиции до 1 Гц Автоматическая запись трека с экспортом в популярные форматы KML и GPX Возможность предварительной загрузки маршрута и сохранения текущей позиции.
Технические характеристики:
| Габариты | Φ64х62 мм + 84x118x36 мм |
| Масса (сухая) | 0.65 кг |
| Максимальная глубина | 70 м |
| Номинальная точность определения географической позиции, 2DRMS | 0.84 м |
| Частотный диапазон | 10-30 кГц |
| Номинальное время старта | 3 сек |
| Длина кабеля | 1.2 м |
| Максимальная относительная скорость приемника относительно буев | ± 1.8 м/с |
| Диапазон рабочих температур | -5..50 ˚С |
| Система координат | WGS-84 |
| Номинальное время до первого уточнения местоположения | 28 с |
| Частота обновления навигационных данных | 1 Гц |
| Запись трека с возможностью экспорта в KML, GPX | до 2-х часов |
| Время автономной работы | До 8 часов |
| Зарядка | Беспроводная |
| Подключение к ПК | Беспроводное, Bluetooth |
| Маршрутные функции | До 20 загружаемых путевых точек, до 20 пользовательских точек, с возможностью использования в качестве ориентиров |
| Дополнительно | Глубина, температура |

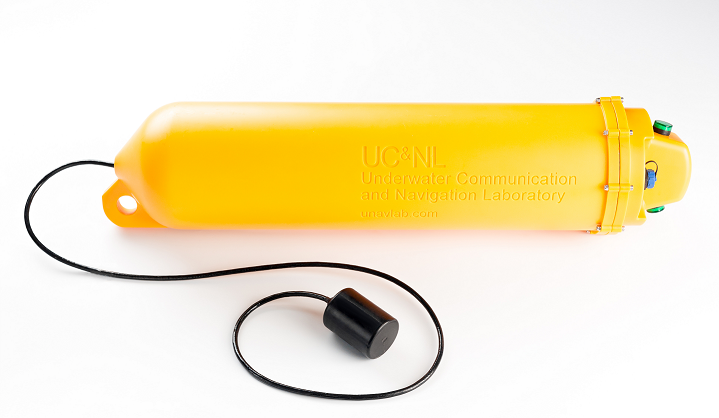

Гидроакустические буи-ретрансляторы RedBASE предназначены для организации длинной навигационной базы в акватории, при поддержке которой работают водолазные навигационные приемники RedNAV и/или интегрируемые навигационные приемники RedNODE.

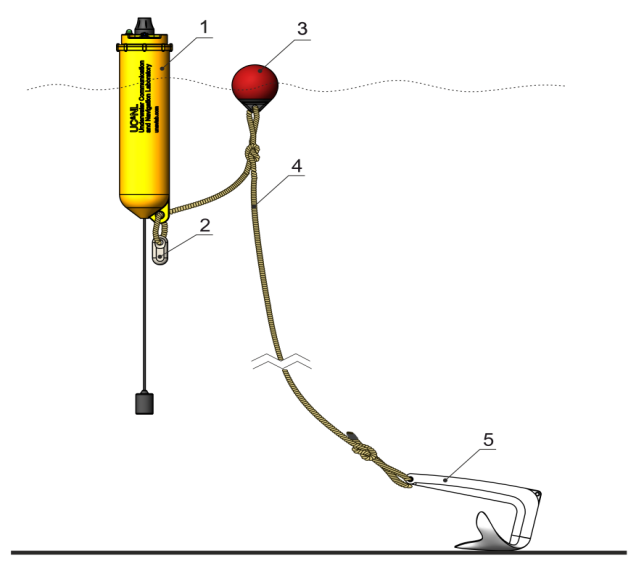

Длинная навигационная база формируется четырьмя буями RedBASE. Каждый комплект буев содержит четыре буя с порядковыми номерами (адресами) от “1” до “4”, порядковый номер комплекта определяет изолирующий кодовый канал связи. Поэтому, для работы системы требуется наличие всех буев комплекта.
 |
| Рисунок 5 - Главный экран устройства в навигационном режиме |
| Сразу после включения/нет приема сигнала от буев |
| 1 - Функция левой кнопки (переключение целей), 2 - статусы буев, 3 - азимут и дистанция до цели, 4 - функция правой кнопки (отметить текущее положение), 5 - температура воды, 6 - глубина (расстояние до поверхности), 7 - заряд встроенного аккумулятора |
